Otro monstruito...chopper 1/24

+4
GusR
Commendatore
Don Enzo
luchoteam
8 participantes

Ir abajo

Otro monstruito...chopper 1/24 Empty Otro monstruito...chopper 1/24

Mensaje por luchoteam Jue Dic 19, 2013 6:59 pm

Buenas! como andan?

Hace un tiempo que tengo ganas de hacer una moto 1/24, ya que estoy de vacaciones oficialmente, hoy me puse a pasar en limpio algunos planos que tenia de cuadros de motos choppers.

Si bien no soy un fanatico de los autos y/o cultura en gral americana, si hay que hacer una moto la version mas simple es una chopper, y realmente estan buenas...tienen esa cosa "heavy metal, rocanrol" que hay que reconocer que esta buena.

Bueno, hoy comence a pasar en limpio medidas y formas....y no me terminaba de convencer lo que habia encontrado  Neutral  esto era lo mejor que tenia

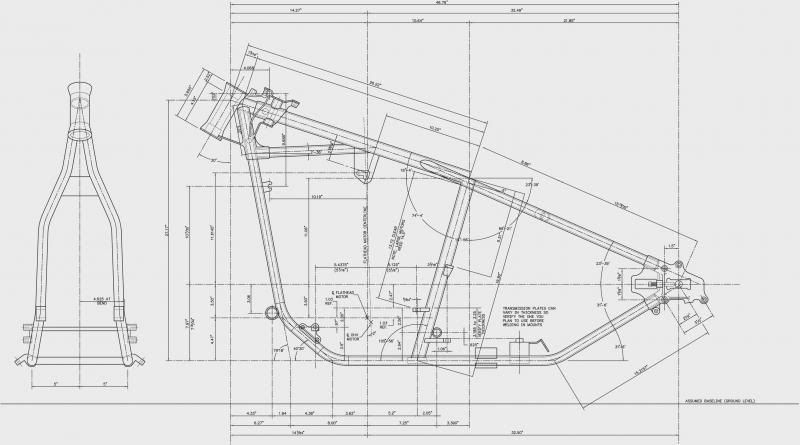

Otro monstruito...chopper 1/24 Frame

Tambien tenia otro maodelo, con una vista mas esquematica
Otro monstruito...chopper 1/24 Sportster-softtail-dimensions

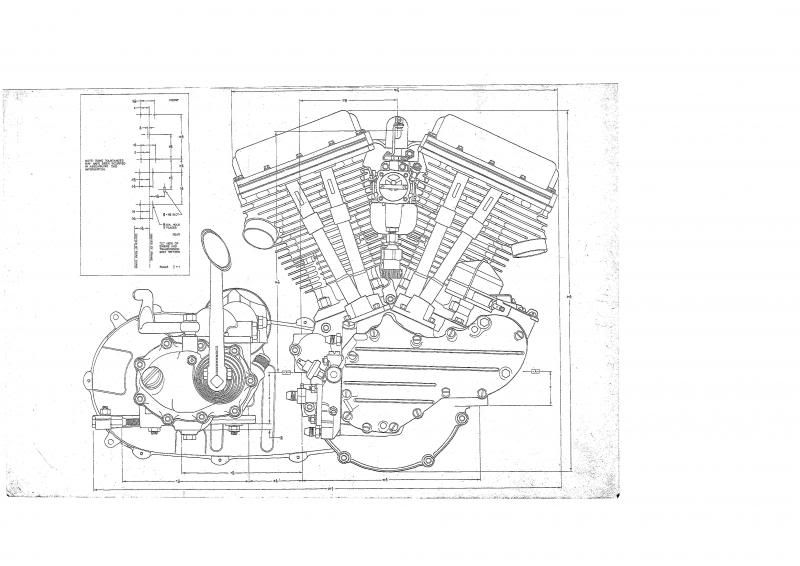

Y unos planos de motor de Harley
Otro monstruito...chopper 1/24 Blueprint3

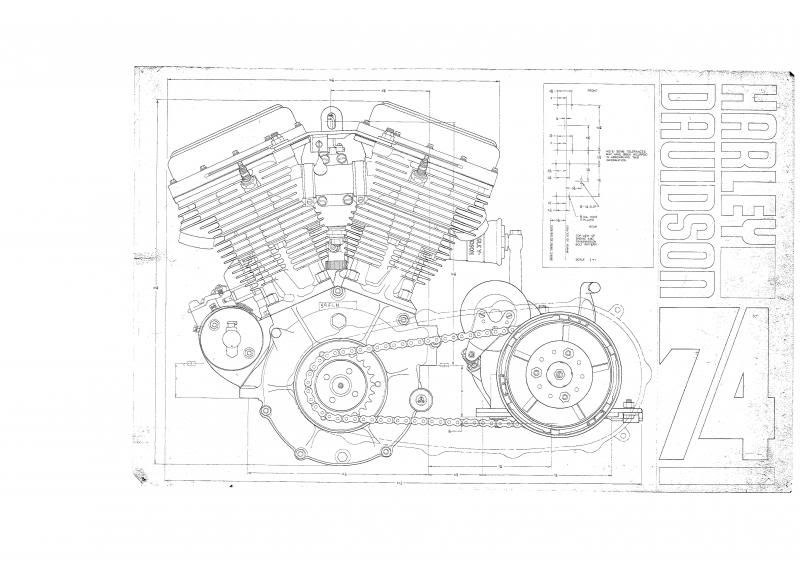

Otro monstruito...chopper 1/24 Blueprint2

Asique dando vueltas, decidi volver a hacer una pasada por Google y encontre un blog con muy buena data.  Twisted Evil

Encontre en dicho blog que un flaco hizo un modelo virtual para comprobar frecuencias vibratorias en un cuadro de moto, y tenia muchas medidas y vistas para sacar ideas les dejo el link ==> http://borislavkostov.wordpress.com/cad-bikes/old-school/

Asique use medidas de esa moto, simplifique unas cositas y me hice los planos en escala 1:1 para poder trabajar encima

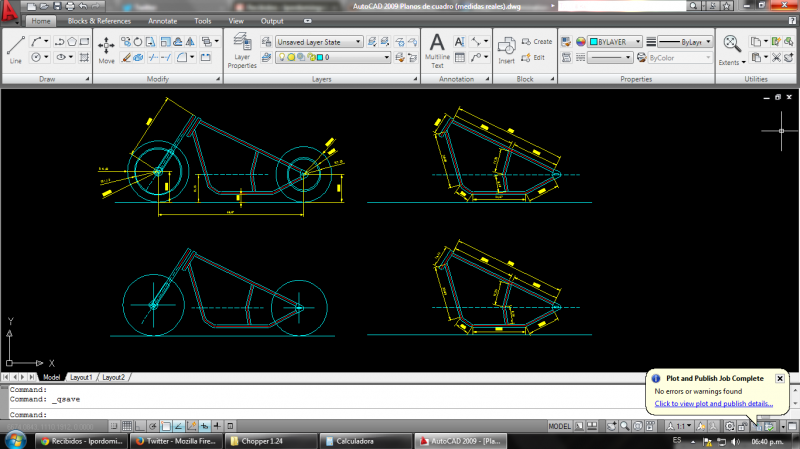

Otro monstruito...chopper 1/24 Planosmotoesc124

El diametro que voy a usar para el cuadro es varilla (maciza) de 1,6mm (en escala real seria un tubo de 1,5" de diametro). Del blog encontre que la cubierta delantera es 90/90 R21 y la trasera 140/90 R15 espero que sea una medida comun, porque de motos no tengo ni idea  Razz

Por ahora es todo lo que hay, pero talvez para la noche haya alguna novedad mas...con plastico incluido  Shocked

Un saludo!
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Don Enzo Jue Dic 19, 2013 9:34 pm

INTERESANTE!. TE SIGO  cheers
Don Enzo
Don Enzo
De Elite
De Elite

Mensajes : 3418
Fecha de inscripción : 12/10/2010
Edad : 59
Localización : Capital Federal (CABA)

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por luchoteam Jue Dic 19, 2013 9:54 pm

Avances recien salidos del horno...!  bounce

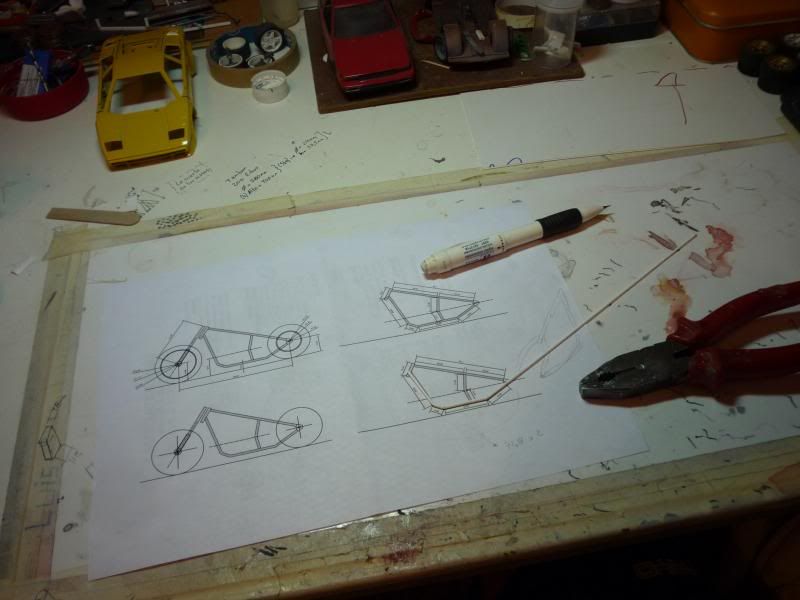

Me imprimi los planos que habia hecho (obviamente estan disponibles en cualquier escala si alguien los quiere), la impresion la hice en escala 1:1 asi podia trabajar encima e ir copiando las curvas necesarias

Vamos con unas fotos del proceso

Arranque con el 1er lateral, copiando la forma del plano

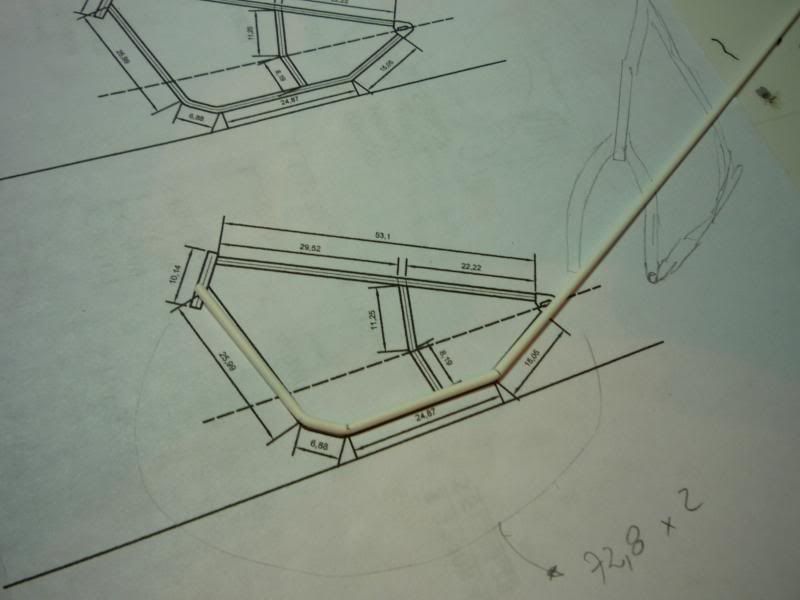

Otro monstruito...chopper 1/24 P1070318

Otro monstruito...chopper 1/24 P1070319

Otro monstruito...chopper 1/24 P1070320

Aca estaba haciendo el 2do lateral
Otro monstruito...chopper 1/24 P1070322

Otro monstruito...chopper 1/24 P1070323

Luego agregue el pequeño tramo donde gira la horquilla (no se si tiene un nombre especifico), esto quedo un poco fuera de escala, demasiado grande en diametro para mi gusto, pero es la mejor medida que tengo a mano.

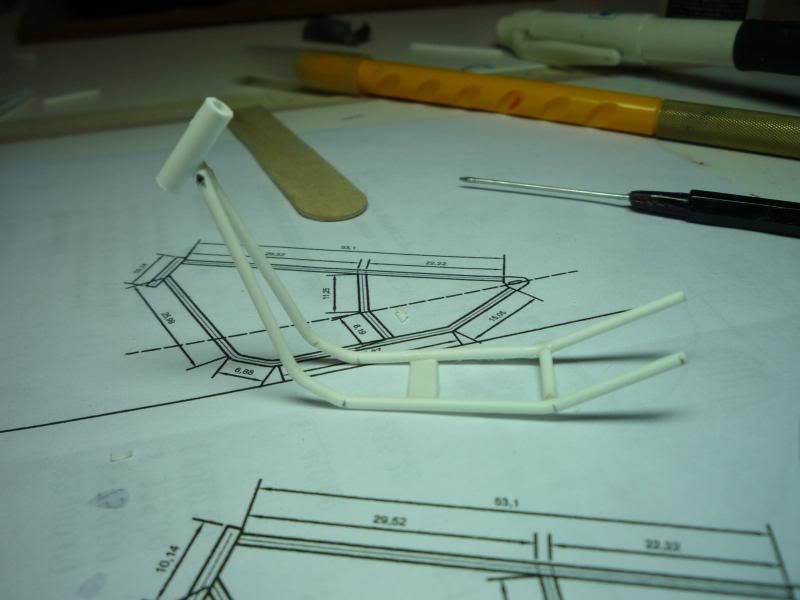

Otro monstruito...chopper 1/24 P1070325

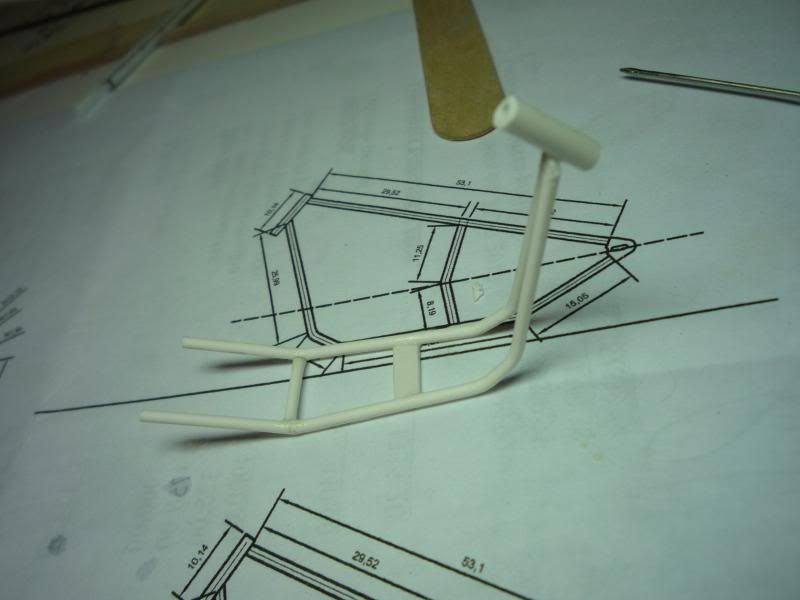

Otro monstruito...chopper 1/24 P1070327

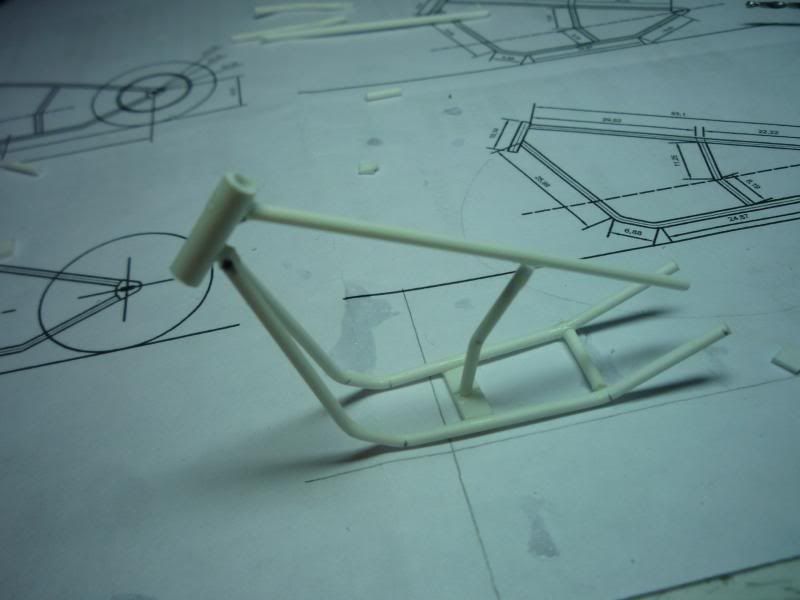

Con una varilla recta, hice el caño superior, y el apoyo central
Otro monstruito...chopper 1/24 P1070329

Corte el sobrante del caño superior, y le pegue una "Y".
Otro monstruito...chopper 1/24 P1070331

Asi iba tomando forma...
Otro monstruito...chopper 1/24 P1070334

Che y las ruedas?  Shocked por suerte tengo mucha variedad, pero 1/24 para moto no...hasta que buscando encontre las cubiertas originales de unos kits americanos (el Ford 32 y la camionetita Dodge)
Aca vemos, adelante esta la cubierta de la chata, bien finita y un diametro casi perfecto al que necesito...atras con esa llanta blanca, esta la cubierta de un Ford 32 con su respectiva llanta de chapa
Otro monstruito...chopper 1/24 P1070335

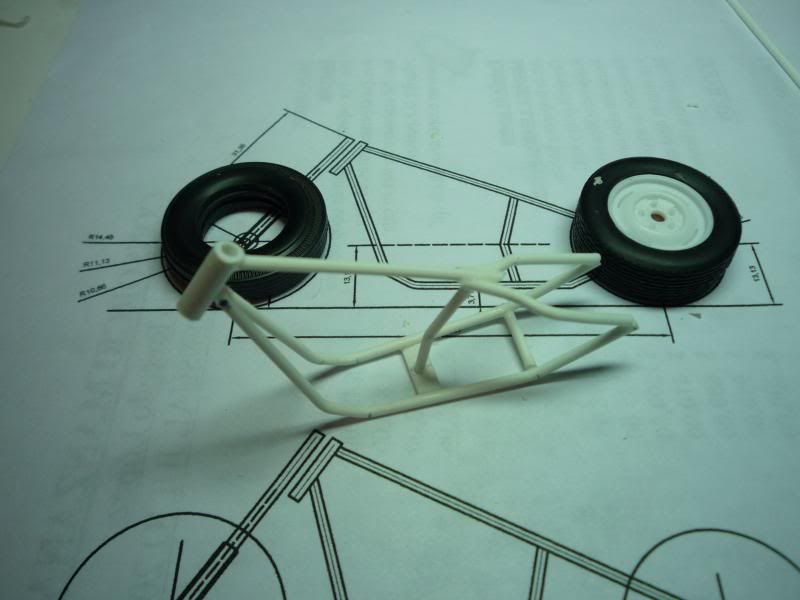

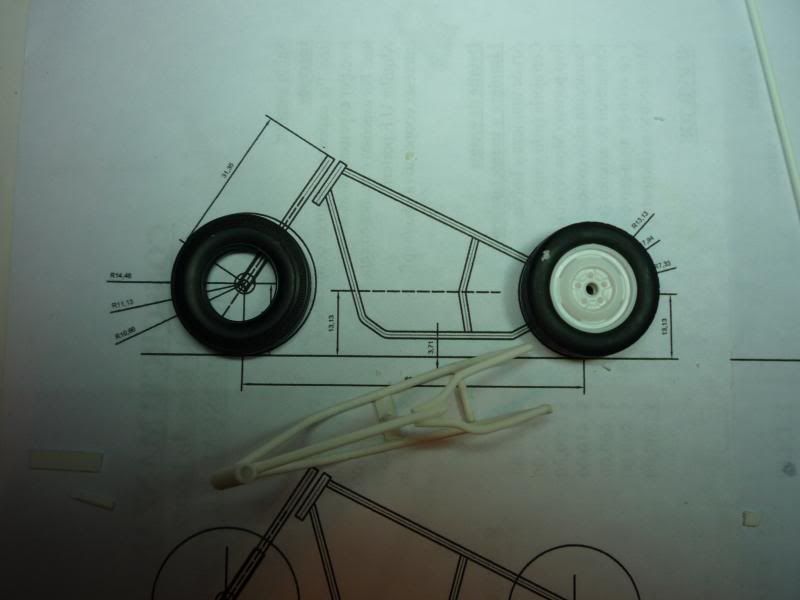

El tema es que la del Ford 32 para atras es muy ancha, entra muy justo en el armazon, y la onda de la chopper (en este caso) es muy clasica y atras no da para ponerle una llanta muy ancha...
Otro monstruito...chopper 1/24 P1070336

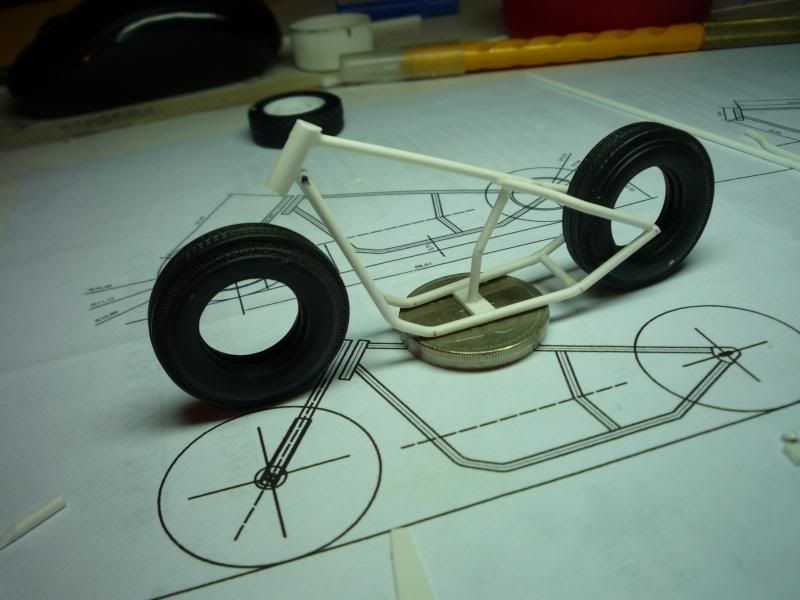

Asique presente dos cubiertitas de la Dodge Lindberg....y se ve bastante piola!  Cool
Otro monstruito...chopper 1/24 P1070338

Otro monstruito...chopper 1/24 P1070339

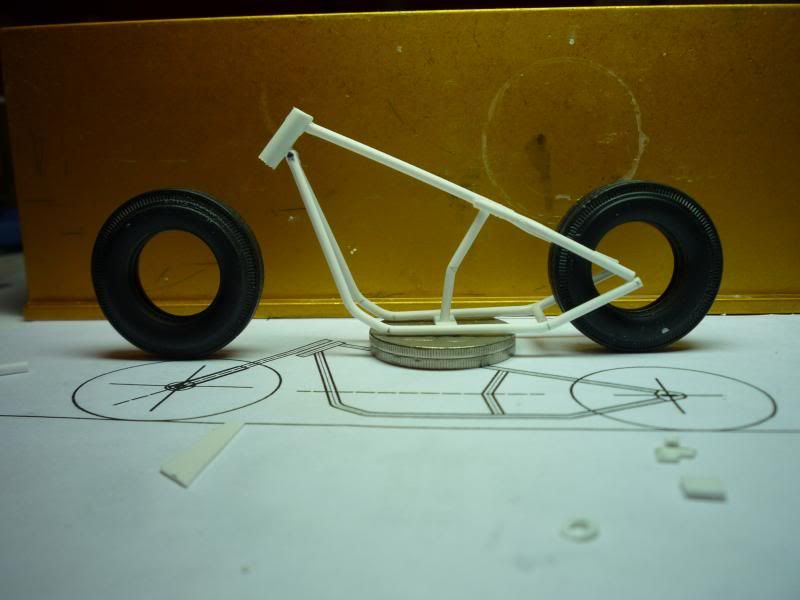

Y asi quedo por ahora

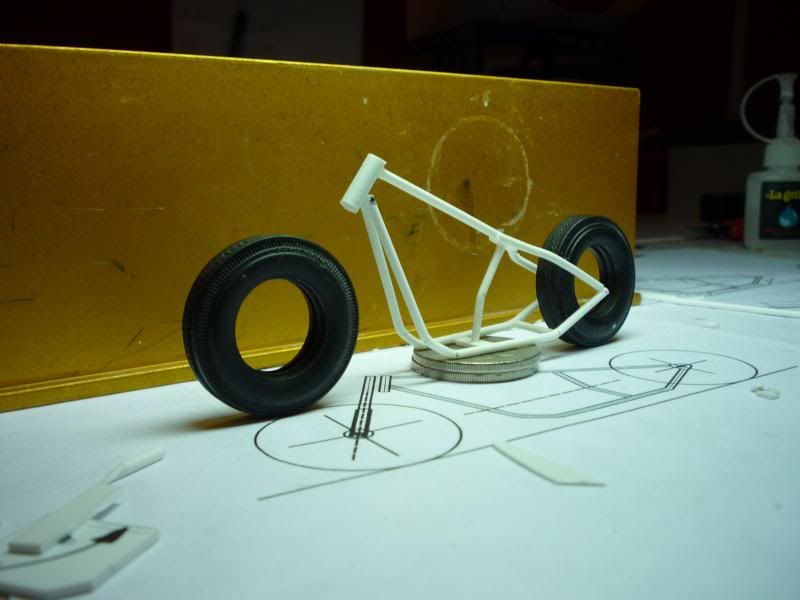

Otro monstruito...chopper 1/24 P1070341

Otro monstruito...chopper 1/24 P1070342

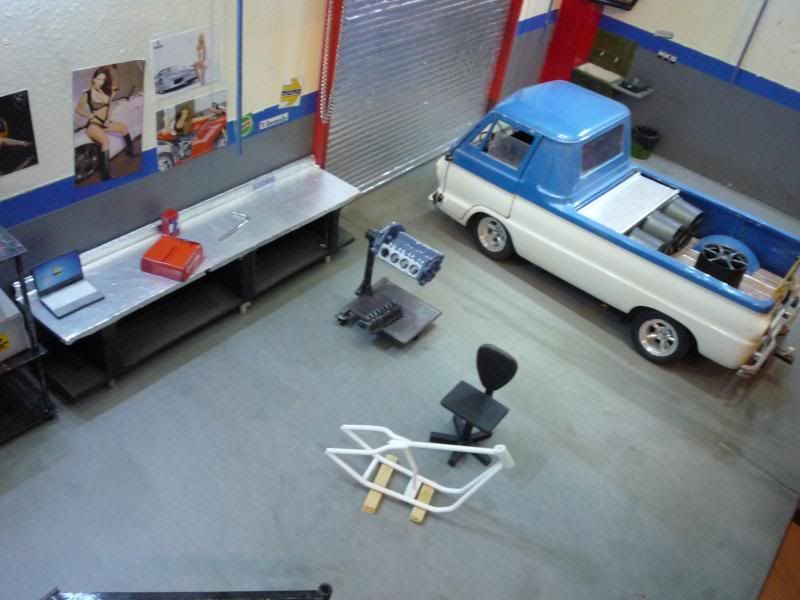

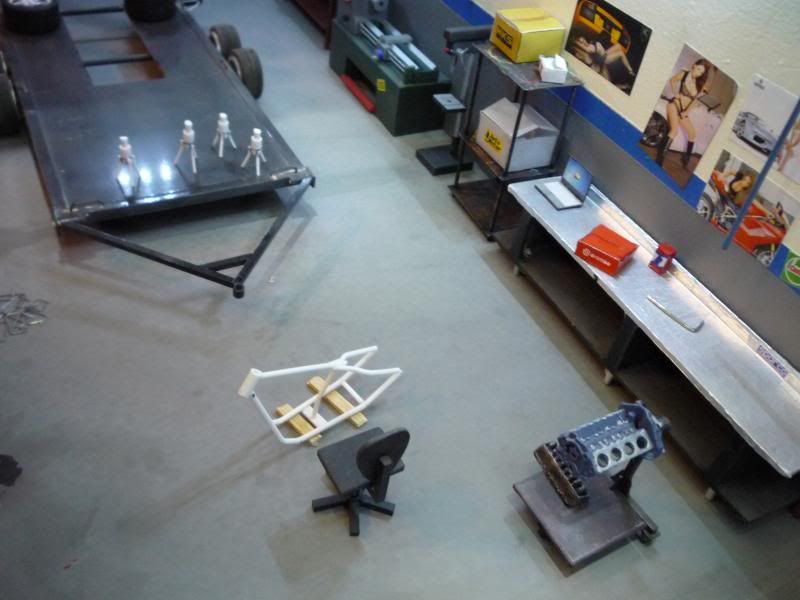

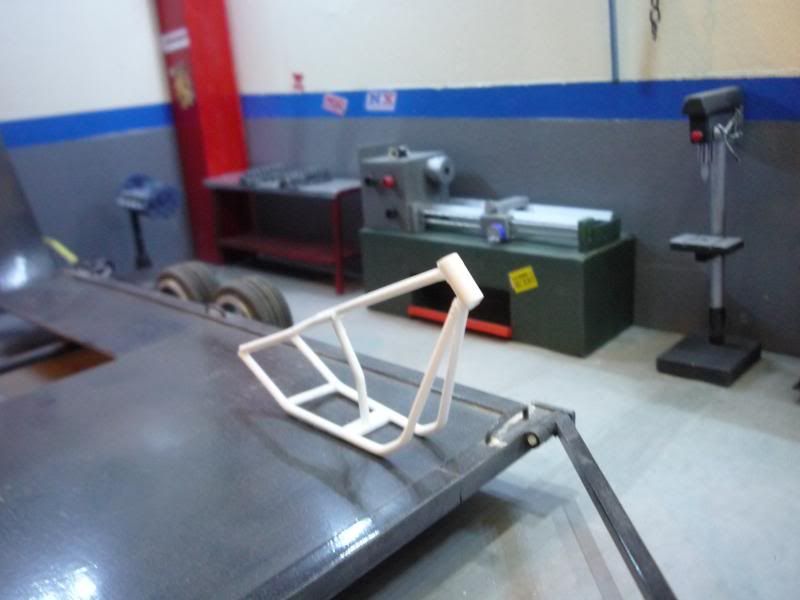

Les dejo unas fotos adentro del taller
Otro monstruito...chopper 1/24 P1070344

Otro monstruito...chopper 1/24 P1070346

Otro monstruito...chopper 1/24 P1070349

Otro monstruito...chopper 1/24 P1070350

Otro monstruito...chopper 1/24 P1070351
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Don Enzo Vie Dic 20, 2013 12:39 am

ME GUSTA COMO VA TOMANDO FORMA EL CUADRO. CREO QUE DONDE GIRA LA HORQUILLA SE LLAMA PIPA CONFIRMALO PORQUE NO ESTOY SEGURO. ME PARECE QUE LAS RUEDAS ESTAN FUERA DE ESCALA. CALCULA QUE UN AUTO ES MAS GRANDE.( DIGO)  Very Happy
Don Enzo
Don Enzo
De Elite
De Elite

Mensajes : 3418
Fecha de inscripción : 12/10/2010
Edad : 59
Localización : Capital Federal (CABA)

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por luchoteam Vie Dic 20, 2013 10:33 am

Gracias Don Enzo!  Very Happy

Con el tema de las cubiertas hice este razonamiento, el cual no estoy 100% seguro que sea correcto...me base en la informacion de esta pagina ==> http://www.viarural.com.ar/viarural.com.ar/insumosagropecuarios/agricolas/cubiertas/indices/

Del blog las medidas de las cubiertas son:

Cubierta delantera es 90/90 R21: Segun lo que averigue, el primer 90 es el ancho (90mm de ancho de pisada) el 2do 90 corresponde al 90% de la pisada, esa medida es el talon (81mm) y 21 son las pulgadas de diametro de la llanta.
O sea el diametro total de la cubierta es 21" + 2 . (alto de talon) ==> Diametro Total : 21" + 162mm ==> Diametro Total : 695mm (en escala 28,95mm)

Como lo ven? estara bien?  Surprised
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Commendatore Vie Dic 20, 2013 12:00 pm

essssssssselente lucho !!!
te sigo...

saludos
Commendatore
Commendatore
Admin

Mensajes : 3120
Fecha de inscripción : 09/10/2010
Edad : 45
Localización : San Juan - Argentina

http://www.multiescalaargentina.com

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Don Enzo Vie Dic 20, 2013 11:45 pm

MUY INTERESANTE LA DATA DE LOS NEUMATICOS! Very Happy
Don Enzo
Don Enzo
De Elite
De Elite

Mensajes : 3418
Fecha de inscripción : 12/10/2010
Edad : 59
Localización : Capital Federal (CABA)

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por GusR Sáb Dic 21, 2013 12:11 pm

Lucho, excelente proyecto!
Ahora las fotos donde presentás el cuadro de la moto en el taller......... ZARPADO!!!!!!!!!!!!!!!!!!  cheers  cheers  cheers
GusR
GusR
De Elite
De Elite

Mensajes : 2744
Fecha de inscripción : 12/10/2010
Edad : 49

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por pablo leonardi Dom Dic 22, 2013 9:37 pm

Que H de P!!!
pablo leonardi
pablo leonardi
Moderador
Moderador

Mensajes : 3087
Fecha de inscripción : 10/10/2010
Edad : 51
Localización : Bs. As.

http://datamodel-modelismo.blogspot.com

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por juancae Dom Dic 22, 2013 11:08 pm

luchoteam escribió:Gracias Don Enzo!  Very Happy

Con el tema de las cubiertas hice este razonamiento, el cual no estoy 100% seguro que sea correcto...me base en la informacion de esta pagina ==> http://www.viarural.com.ar/viarural.com.ar/insumosagropecuarios/agricolas/cubiertas/indices/

Del blog las medidas de las cubiertas son:

Cubierta delantera es 90/90 R21: Segun lo que averigue, el primer 90 es el ancho (90mm de ancho de pisada) el 2do 90 corresponde al 90% de la pisada, esa medida es el talon (81mm) y 21 son las pulgadas de diametro de la llanta.
O sea el diametro total de la cubierta es 21" + 2 . (alto de talon)  ==> Diametro Total : 21" + 162mm ==> Diametro Total : 695mm (en escala 28,95mm)

Como lo ven? estara bien?  Surprised

Muy buen trabajo Lucho y como lo estas encarando.
Con respecto a las cubiertas es tal cual y te doy un dato mas, en las motos antiguas como las Indian, Harley, BSA, AJS, Norton, todas motos grandes en epocas que no era facil conseguir cubiertas para motos se colocaban las de autos, por lo que las medidas si se respetan las escalas no deberias tener inconvenientes, la unica diferencia es el perfil de una rueda de moto con la del auto, en una moto de verdad cuesta un poco volcarla.
Espero que vayas mostrando los avances hasta verla terminada
juancae
juancae
Usuario Nuevo
Usuario Nuevo

Mensajes : 71
Fecha de inscripción : 03/08/2011
Edad : 76
Localización : juancae@yahoo.com.ar

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Mustang Lun Dic 23, 2013 10:55 am

jajajaja!!!!!!!!!!! sos muy CAPO!!!!! no leí todavía lo que pusiste de dónde sacasta algunas medidas. por eso no te hago comentario al respecto todavía.
Un abrazo
Mustang
Mustang
Moderador
Moderador

Mensajes : 4042
Fecha de inscripción : 10/10/2010
Edad : 48
Localización : Salta

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por luchoteam Lun Dic 23, 2013 11:32 am

Muchas gracias muchachos!!  cheers

Ahora estoy tratando de resolver el tema llantas y como montarlas  study
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Mustang Mar Dic 24, 2013 5:18 pm

...yo haría llantas tri-rayos, anchos y curvos al final, una buena masa con un poderoso disco y su cáliper. No es muy original pero .....es! Very Happy Very Happy
Mustang
Mustang
Moderador
Moderador

Mensajes : 4042
Fecha de inscripción : 10/10/2010
Edad : 48
Localización : Salta

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por luchoteam Vie Ene 03, 2014 8:52 pm

Es buena esa Mustang...la voy a tener en cuenta.

Presento un pequeño avance...la horquilla esta lista y funcional  Very Happy  Habemus direccion Shocked  (obvio que hay que emprolijar todo, no es definitivo)

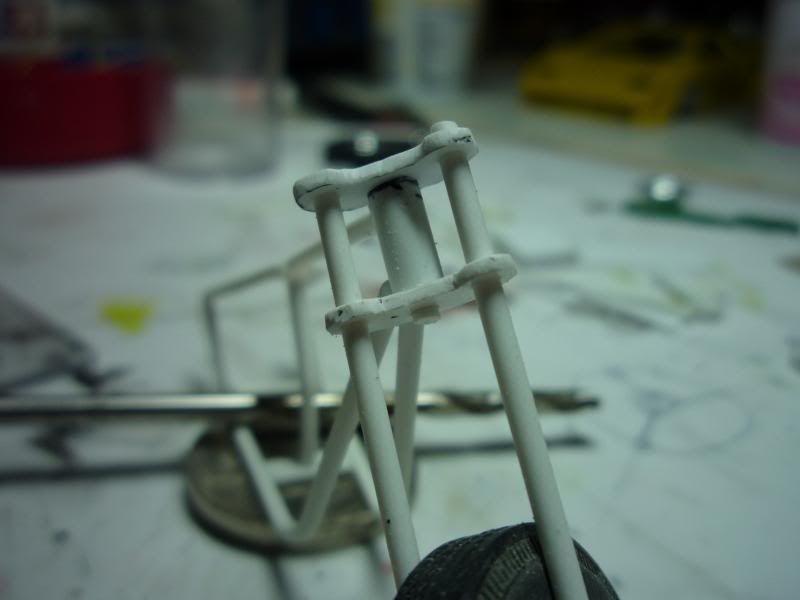

Otro monstruito...chopper 1/24 P1070367

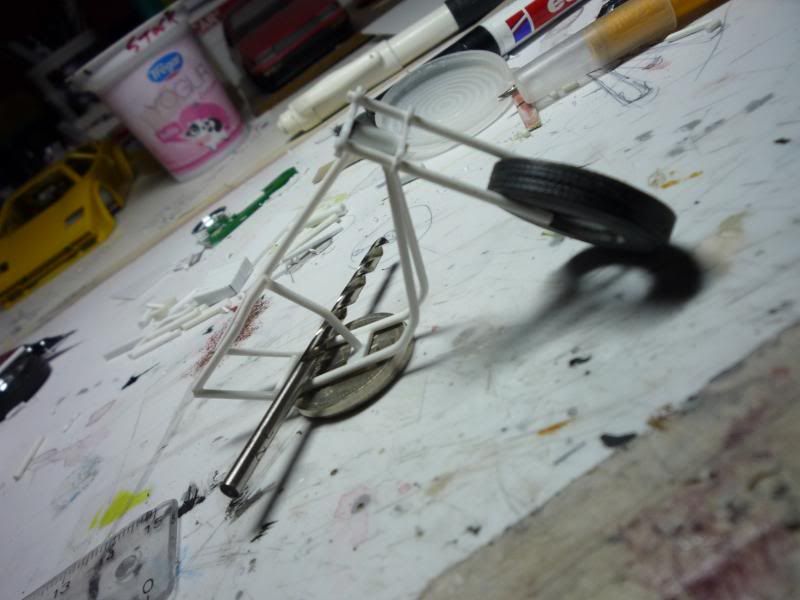

El inconveniente es que la cubierta era demasiado ancha, y tocaba entre las barras...asique aprovechando que las cubiertas de Lindberg son muy rigidas les pegue una lijada para afinarlas, principalmente en la parte del talon que era donde tocaba...

Otro monstruito...chopper 1/24 P1070368

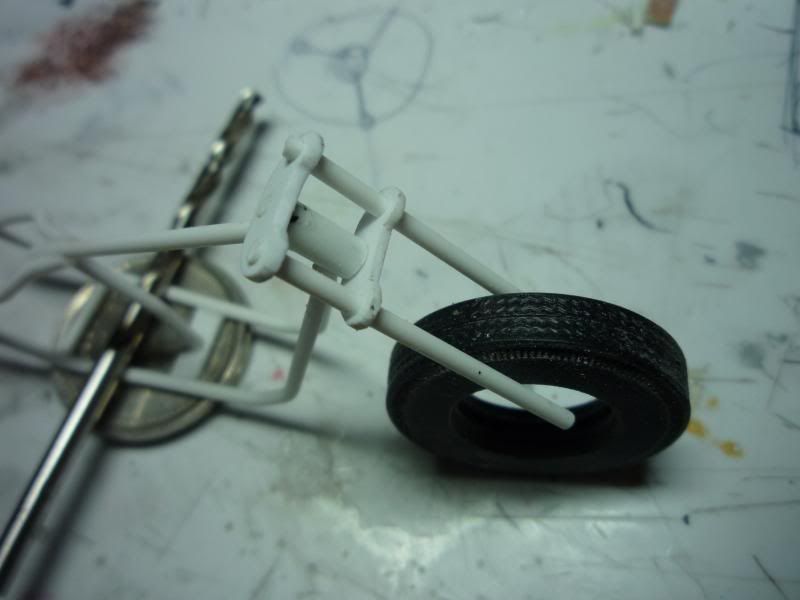

Aca se alcanza a ver que el perfil de la cubierta ya paso por la lija y se ve un tanto plano, pero bueno hoy por hoy es la unica forma de afinar la cubierta que tengo, de todas formas tengo varias cubiertitas de esas para probar otras tecnicas de adelgazamiento  Shocked

Otro monstruito...chopper 1/24 P1070365

Por ahora eso es todo...la proxima meta es pensar y fabricar el muy complicado tanque de nafta que suelen tener estos bichitos  study


Un saludo!
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por GusR Lun Ene 06, 2014 12:39 am

cheers
GusR
GusR
De Elite
De Elite

Mensajes : 2744
Fecha de inscripción : 12/10/2010
Edad : 49

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por pablo leonardi Lun Ene 06, 2014 8:54 am

Lucho no te animás a cortar la rueda por la costura central, rebajar ambas caras internas y volver a pegarlas? No se si me explico.
pablo leonardi
pablo leonardi
Moderador
Moderador

Mensajes : 3087
Fecha de inscripción : 10/10/2010
Edad : 51
Localización : Bs. As.

http://datamodel-modelismo.blogspot.com

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por Commendatore Mar Ene 07, 2014 12:36 am

muy bueeeeno !!!
pienso igual q pablo.. dividirla al medio... rebajar y pegar...
te sigo...

saludos
Commendatore
Commendatore
Admin

Mensajes : 3120
Fecha de inscripción : 09/10/2010
Edad : 45
Localización : San Juan - Argentina

http://www.multiescalaargentina.com

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por luchoteam Mar Ene 07, 2014 9:56 am

Es muy buena esa eh!

Corto al medio la cubierta, lijo las dos mitades, vuelvo a pegar y asi queda mas angosta y con los laterales originales  study
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por cgs468 Mar Ene 20, 2015 3:00 pm

Esa opcion es la mejor; las ruedas son con radios (rayos)?
cgs468
cgs468
Miembro
Miembro

Mensajes : 219
Fecha de inscripción : 28/12/2014
Edad : 52
Localización : Bragado, Bs As

Volver arriba Ir abajo

Otro monstruito...chopper 1/24 Empty Re: Otro monstruito...chopper 1/24

Mensaje por luchoteam Miér Ene 21, 2015 9:19 am

Es lo que termine haciendo, corté al medio, lijé y volvi a armar.

El tema de las llantas no esta definido aun, lo nuevo respecto los avances aca mostrados es que hice un tanque de combustible...por ahora prototipo, no me termina de gustar del todo asi que le tengo que seguir dando vueltas
luchoteam
luchoteam
De Elite
De Elite

Mensajes : 1390
Fecha de inscripción : 10/10/2010
Edad : 36
Localización : Bahia Blanca/Prov. Bs. As

Volver arriba Ir abajo
